【數字視聽網訊】成都融創樂園占地面積51.5萬㎡，位于都江堰市，總投資約28.8億元，以蜀文化為主題，設計了天府耍都、蜀漢風云、藏羌秘境、星際傳奇、奇遇花園、萌寵小鎮六大主題區，樂園用快樂的方式詮釋川蜀文化底蘊，以開放的姿態迎接世界友人，是世界級的蜀文化主題樂園。

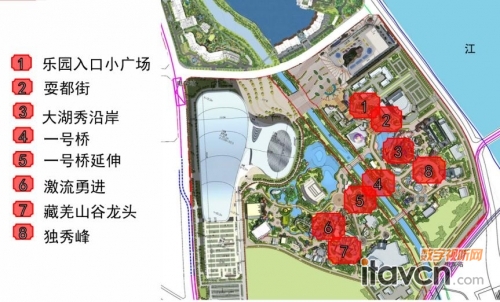

仁歌股份承接了該項目的以下幾個區域的燈光系統設計及安裝調試，分別為廣場區、耍都街、大湖秀沿岸、一號橋/一號橋西、激流勇進、藏羌山谷龍頭，獨秀峰。

系統構建

燈光系統構建的原則就是安全、穩定、可擴展性、通用性。

廣場區燈光系統

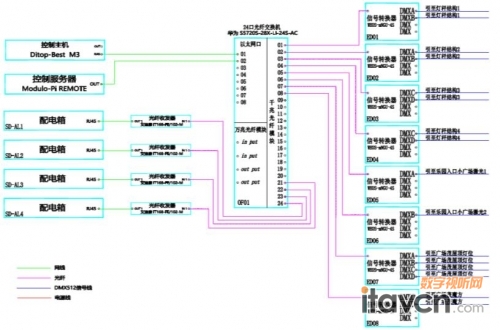

該系統僅有一個信號基站，燈位處都設有光纖版的網絡DMX信號轉換器，整個系統采用了光纖傳輸?shù)姆椒ǎ鱾�(gè)燈位處與信號基站之間通過光纖用Art-Net協議連通，組成燈光網絡系統，以保證燈光系統的穩定傳輸，避免了由于距離過遠影響信號傳輸?shù)牟环�(wěn)定性。

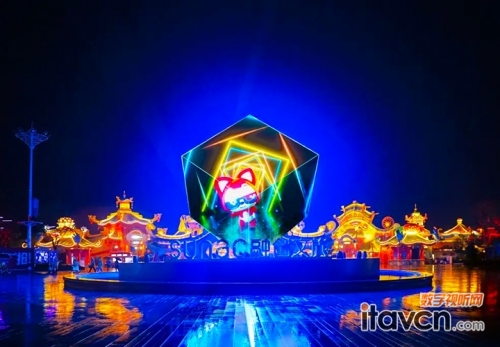

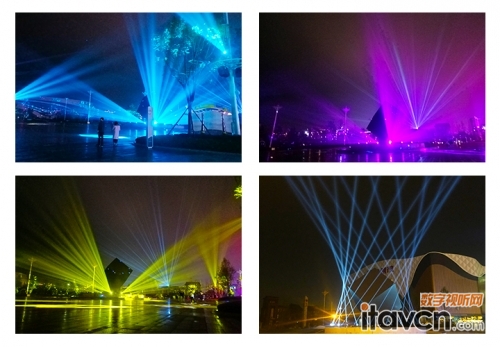

在魔方周圍有20臺380W防水光束電腦燈，四個燈桿上各有5臺功率為470W的三合一電腦燈，除了常規的電腦燈外，考慮到了光影秀的形式，還在廣場四周的建筑上放置了9臺激光燈，綠化帶內設有LED彩虹燈、螢火蟲燈、投影燈、LED圓環。

現場照片

本項目光影秀需要一鍵觸發后無人看守的演出模式，所以要將編程好的燈光、音響、視頻等全部錄制到總控服務器上。那么服務器就需要具備此功能，所以我們選擇了Modulo-Pi品牌的服務器，即解決了視頻輸出的問題，同時解決了一鍵觸發播放的問題。

炫酷的燈光、震撼的音樂、完美的視頻以及生動的軌道鏡投影為游客們帶來了一場視覺盛宴。

耍都街、獨秀峰以及大湖秀沿岸燈光系統

本系統與廣場區通過光纖將兩臺光纖交換機進行連接，通過廣場區的視頻服務器進行控制，將幾個不同區域的燈光系統變成了一個可以進行聯動的燈光系統，燈光控制臺僅在調試時使用，與廣場區相同在燈位處都選擇了光纖版的E/D轉換器。

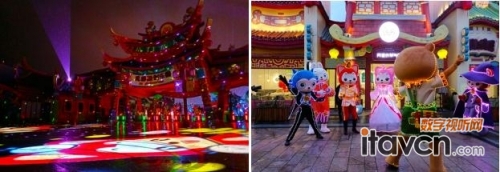

耍都街選擇了投影燈、激光燈以及螢火蟲燈，在廣場區光影秀結束之后，游客在跟著演員進入園區時，整條街的燈具逐漸亮起，迎接游客們的到來，經過耍都街就來到了大湖秀沿岸，隨著節目表演的層層遞進，沿岸的氛圍燈具亮起，造就了一種夢幻般的感覺，同時獨秀峰放置了一臺40W全彩激光燈，獨秀峰位于園區中間部分，整個園區都可以看到，不僅配合了光影秀的表演，在夜巡巡演過程中也起到了重要的作用。

一號橋/一號橋西燈光系統

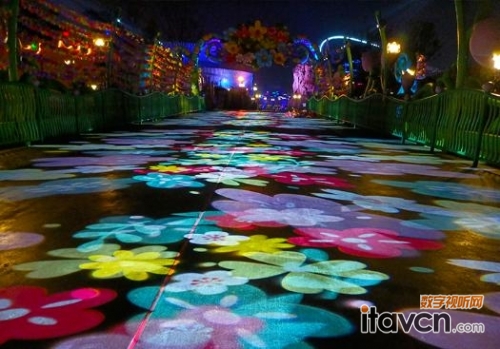

控制系統采用了燈光重放器，將提前錄制好的燈光效果錄入，每日定時開啟與關閉，不需要人員操作，燈具方面一號橋選擇了水紋燈，紫光燈、投影燈，將整個橋面、橋頭以及周邊石頭造型打亮，游客們經過大湖秀之后，來到這里，會看到整個橋面都是花朵，這時游客們進入了奇遇花園。一號橋西綠化帶內除了LED彩虹燈、螢火蟲燈、搖擺螢火蟲燈以外還放置了動物燈雕，在這里游客們仿佛看到了栩栩如生的小動物。

激流勇進燈光系統

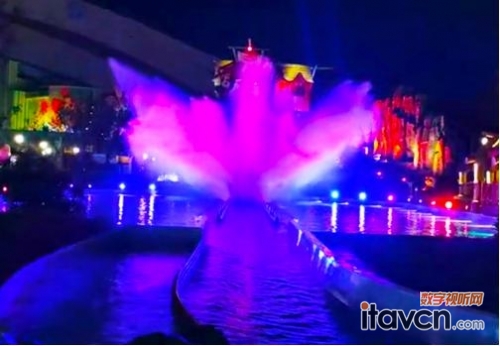

控制系統采用了燈光重放器，將提前錄制好的燈光效果錄入，通過紅外感應方式進行觸發，在船體下降過程中激起浪花的瞬間，將系統觸發，LED帕燈的光斑打在了浪花上，形成炫酷的效果。

藏羌山谷龍頭燈光系統

控制系統與一號橋相同采用了燈光重放器，將提前錄制好的燈光效果錄入，每日定時開啟與關閉，不需要人員操作，唯一不同的地方在于定時開啟的同時會觸發音響系統，發出恐龍的叫聲，給人一種身臨其境的感覺，燈具方面選擇了光束燈，從眼眶中打出光束;LED帕燈打亮整個口腔;投光燈打亮恐龍外表，內外燈光相結合，將恐龍栩栩如生刻畫出來，迎合龍頭創意，引流效果達到極致。

配電系統

由于夜游項目的特殊性，分廣場區、耍都街、大湖秀沿岸、一號橋、一號橋西、激流勇進、藏羌山谷龍頭，獨秀峰，點位眾多，物理空間跨度太大，與劇場劇院燈光系統供電安全不一樣，為了解決跨度大供電點位分散，人員四處送電、斷電的問題，我們采用了我司自主研發的智能電源管理系統，不僅解決了以上的問題，還實現了遠程控制的功能。新型號TL-PCI9E+增強型設計2U機柜;安裝機殼結構，九路手動旁路開關; CPU為STM32;支持網絡UDP與485控制，新增Web配置與調試; Omron新元件;每路支持20A負載;配置三相電輸入開關。

設備選型

設備選型上面，不僅要考慮設備的功能性，也要注重它的可靠性，所以我們?cè)诋a(chǎn)品選材上，燈具、接插件、機柜等設備皆采用防水性好的產品，這樣不僅可達到預期效果，也兼顧了設備在使用過程中的可靠性，讓其更加穩定。

項目難點

首先，室外項目都牽扯到路由長、信號傳輸有丟失、管線預埋等系統路由問題，所以在設計系統之初就考慮到距離較遠的地方均采用光纖傳輸，避免由距離原因影響信號傳輸，并且做了備份，如一路有問題可換另外一路，線管預埋問題也在前期經過現場勘察得到了解決。

其次，就是設備防水問題，所有設備都在室外，我們除了選擇防水的設備，還在設備連接處做了完善的防水處理。

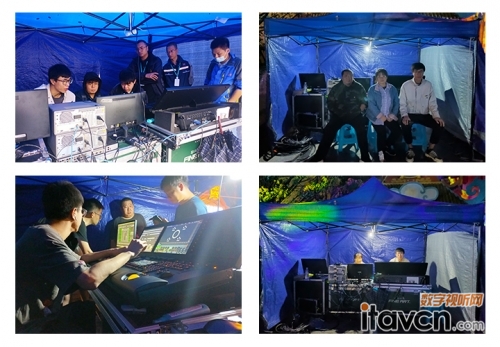

項目調試過程中，也遇到了很多問題，例如廣場區是用視頻服務器進行控制，這樣就涉及到了系統聯動問題，還有激流勇進區域紅外感應的觸發，要么觸發太靈敏要么太遲鈍，這些問題經過仁歌專業的技術人員，一次次的調試都得到了解決。全系統科學的采用了自動化控制形式，為業主節省了大量的運營成本。

成都夜游項目中，我們?nèi)矢枞嗽诿鎸?duì)戶外連綿下雨的陰雨天氣、蚊蟲叮咬和晝夜顛倒的嚴峻條件，依然以飽滿的工作熱情，不怕苦不怕累，以專業的技能、認真負責的工作態度，主要技術負責人堅持在項目第一線，如期完成項目的實施工作，順利完成項目交付，受到業主單位的一致好評!

走進成都融創城主題樂園，先在廣場區看一場震撼的光影秀，然后跟著巡演進入園區，來到一個夢幻的世界，給你帶來一個奇妙的夢幻夜晚。
